| 名稱 | 電子式三通電動調節閥 |
| 更新時間 | 2025-05-27 |

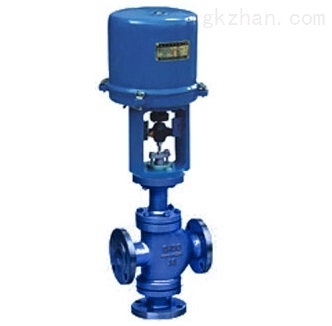

| 型號 | ZRSF（H）型 |
| 訪問量 | 1843 |
| 特點 | 挺揚牌ZRSF(H)型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器。 |
產品搜索
產品展示 / PRODUCTS
- 詳細內容
一、產品[電子式三通分（合）流電動調節閥]的詳細資料：
產品型號：ZRSF（H）型
產品名稱：電子式三通分（合）流電動調節閥
產品特點：挺揚牌ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。電子式三通分（合）流電動調節閥，流電動調節閥，挺揚調節閥。
二、主要技術參數與性能指標：
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑dn （mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允許壓差△MPa | ≤公稱壓力MPa | ||||||||||||
| 基本誤差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死區% | 1.0 | ||||||||||||
| 始終點偏差% | ±2.5 | ||||||||||||
| 額定行程偏差% | 2.5 | ||||||||||||
| 允許泄漏量Q | Kv值的0.05% | ||||||||||||
| 可調范圍 | 30:1 | ||||||||||||
| 公稱壓力 介質溫度 閥體材料 | 1.6MPa | 常溫－20℃~＋200℃ 鑄鐵HT200 | |||||||||||
| 4.0MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 6.4MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
三、挺揚牌ZRSH三通合流調節閥外形尺寸及附圖：
| 公稱通徑（DN） | L | D | H1 | H | |||||
| PN（Mpa） | PN（Mpa） | 常溫 | 中溫 | ||||||
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | ||||
| 25 | 185 | 190 | 200 | 225 | 140 | 150 | 160 | 555 | 707 |
| 32 | 200 | 200 | 210 | 225 | 150 | 160 | 170 | 561 | 709 |
| 40 | 220 | 220 | 235 | 225 | 160 | 170 | 180 | 660 | 812 |
| 50 | 250 | 255 | 265 | 255 | 180 | 190 | 200 | 675 | 827 |
| 65 | 275 | 285 | 295 | 255 | 200 | 210 | 220 | 863 | 1027 |
| 80 | 300 | 310 | 320 | 255 | 210 | 230 | 240 | 868 | 1032 |
| 100 | 350 | 360 | 370 | 255 | 220 | 250 | 260 | 872 | 1036 |
| 125 | 410 | 430 | 440 | 255 | 260 | 300 | 300 | 905 | 1200 |
| 150 | 450 | 465 | 475 | 310 | 280 | 320 | 320 | 920 | 1135 |
| 200 | 550 | 560 | 570 | 310 | 320 | 380 | 380 | 950 | 1165 |
| 250 | 635 | 660 | 670 | 310 |
| 475 | 475 | 1203 | 1485 |
| 300 | 720 | 740 | 740 | 310 |
| 585 | 585 | 1265 | 1557 |
四、挺揚牌ZRSH三通合流調節閥外形尺寸及附圖：
| 公稱通徑（DN） | L | D | H1 | H | ||||
| PN（Pma） | PN（Mpa） | |||||||
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | |||
| 80 | 300 | 310 | 320 | 255 | 225 | 250 | 265 | 885 |
| 100 | 350 | 350 | 370 | 255 | 245 | 275 | 285 | 897 |
| 125 | 410 | 425 | 440 | 255 | 285 | 320 | 325 | 931 |
| 150 | 450 | 460 | 475 | 310 | 305 | 340 | 345 | 945 |
| 200 | 550 | 560 | 570 | 310 | 350 | 400 | 410 | 979 |
| 250 | 635 | 660 | 670 | 310 |
| 540 | 540 | 1268 |
| 300 | 720 | 740 | 770 | 310 |
| 612 | 612 | 1294 |
